產品概述

MX5012A-ME8 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac 協議的雙頻無線 AP，支持 MIMO 標準，最高速率1167Mbps，最高接入數量256個，支持 AP/Client 多種工作模式，滿足不同的應用需求；采用 POE 遠程供電，使網絡部署更加靈活，采用千兆電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案。支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MX5012A-ME8 能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。支持點對點、點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成 果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/b/g/n/ac 標準
• 最高傳輸速率 300Mbps（2.4G）& 867Mbps（5.8G）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實
• 現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3at 協議（POE）
• 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP68，適應多種環境

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262mm*194mm*72mm
主機凈重	1450g
安裝方式	吸頂式安裝（標配）、抱桿式安裝（選配）
防護等級	IP68
天線增益	8dBi
天線類型	外置雙頻全向
傳輸距離	0～200m
供電方式	48V 0.5A POE
最大功耗 (W)	<12W
最大發射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x M25 PG 防水接頭
	1 x 抱桿式安裝套件
	1 x 48V 0.5A POE 適配器
	1 x AC 電源線
	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	1167Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點，客戶端，WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于 802.11r 的無縫漫游
動態頻率選擇	支持智能信道分析&自動最優信道選擇
	支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
定位服務	支持無線探針功能，對接定位服務器，可滿足智慧管廊、智慧工廠等場景下的定位需求
其他	定時重啟，QoS，Watchdog
應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋；運營商無線骨干網構建； 農村信息化建設無線網絡覆蓋



產品尺寸

接口圖示

吸頂式安裝天線輻射圖

應用場景

產品描述

MX6022A-DI12 雙頻無線接入點，是一款支持 IEEE 802.11g/n/ac/ax 協議的雙頻無線 AP，最高速率 1773.5Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。

靈活適用于不同的網絡接入方案，支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

本產品能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。其結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持 IEEE 802.11g/n/ac/ax 標準
• 最高傳輸速率 573.5Mbps（2.4G）& 1200Mbps（5.8G）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3af 協議（POE）
• 支持吸頂式安裝、桿架式安裝，適應不同場景安裝
• 防護等級達到 IP68，適應多種環境
• *無線控制器需要另行購買

產品規格

硬件規格	外殼	金屬+PC
	主機尺寸	262mm*194mm*72mm
	凈重	1450g
	安裝方式	吸頂式安裝（標準）、桿架式安裝（可選）
	防護等級	IP68
	天線增益	12dBi
	天線類型	內置雙頻定向天線
	供電方式	48V 1.25A POE
	最大功耗(W)	≤18W
	最大發射功率	26dBm
	接口 (WAN)	10/100/1000Mbps/2.5Gbps
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
	安裝套件	2 x RJ45 M22 PG 防水接頭（可選 SFP 防水接頭） 1 x 安裝套件 1 x 48V 1.25A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格	工作協議	802.11g/n/ac/ax
	最高速率	1773.5Mbps
	頻率范圍	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
	信道寬度	20/40/80MHz
	工作模式	WDS 接入點，WDS 客戶端
	安全配置	WPA2-PSK，WPA3-SAE
	應用模式	WDS 接入點，WDS 客戶端
	配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
	以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
	動態頻率選擇	支持智能信道分析&自動最優信道選擇 支持 5.8GHz DFS
	智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
	物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
	其他	定時重啟，QoS，Watchdog
	應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建 農村信息化建設無線網絡覆蓋

產品尺寸

接口圖示

天線輻射圖

產品概述

MX5012A-DI12 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac 協議的雙頻無線 AP，支持 MIMO 標準，最高速率1167Mbps，最高接入數量可達 128 個，支持 AP/Client 多種工作模式，滿足不同的應用需求；采用 POE 遠程供電，使網絡部署更簡單，采用千兆電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案。支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MX5012A-DI12 能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務；支持點對點、點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/b/g/n/ac 標準
• 最高傳輸速率 300Mbps（2.4G）& 867Mbps（5.8G）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實
• 現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3at 協議（POE）
• 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP68，適應多種環境

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262mm*194mm*72mm
主機凈重	1480g
安裝方式	吸頂式安裝（標配）、抱桿式安裝（選配）
防護等級	IP68
天線增益	12dBi
天線類型	內置雙頻定向天線
傳輸距離	0～500m
供電方式	48V 0.5A POE
最大功耗 (W)	<12W
最大發射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x M25 PG 防水接頭
	1 x 吸頂式安裝套件
	1 x 48V 0.5A POE 適配器
	1 x AC 電源線
	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	1167Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點，客戶端，WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于 802.11r 的無縫漫游
動態頻率選擇	支持智能信道分析&自動最優信道選擇
	支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
定位服務	支持無線探針功能，對接定位服務器，可滿足智慧管廊、智慧工廠等場景下的定位需求
其他	定時重啟，QoS，Watchdog
應用場景	企業無線覆蓋，綜合管廊覆蓋，智慧園區無線覆蓋，智能工廠無線覆蓋，智慧景區無線覆蓋，數字化倉儲無線覆蓋，高教、普教校園無線覆蓋

產品尺寸

接口圖示

吸頂式安裝圖示

吸頂式安裝步驟：

1、使用4顆M4x30的自攻螺絲將吸頂支架固定在墻壁上；

2、使用4顆M4x10螺絲將安裝支架固定在整機上；

3、將裝好安裝支架的整機沿著吸頂支架的導槽推進，并最終與吸頂支架的耳朵碰到一起無法推進，用M3x8螺絲固定。

吸頂式安裝天線輻射圖

應用場景

產品概述

MX6022A-ME8 雙頻無線接入點，是一款支持 IEEE 802.11g/gn/an/ac/ax 協議的雙頻無線 AP，最高速率 1773.5Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。采用 POE 遠程供電，使網絡部署更加靈活，采用2.5Gbps 電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案；支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MX6022A-ME8 能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。支持點對點，點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持IEEE 802.11 a、b、g、n、ac、ax三頻并發

• 使用4x4 MIMO技術，整機傳輸速率可達6573Mbps

• 采用10/100/1000Mbps/2.5Gbps以太網端口上行，保證無線高速傳輸

• POE遠程電源使網絡部署更容易

• 采用最高防護等級IP68的外殼設計

• 支持點對點和點對點多點中繼網橋功能，提高了室外組網的可行性

產品規格

芯片	Qualcomm IPQ6010
存儲	512MB DDR4 32MB NOR Flash 256MB NAND Flash
標準協議	IEEE 802.11 a, b, g, n, ac, ax
空間流	2.4GHz: 2x2:2	5GHz1: 2x2:2		5GHz2: 4x4:4
速率	802.11ax (2.4GHz): 573.5Mbps	802.11ax (5GHz1): 1200Mbps		802.11ax (5GHz2): 4800Mbps
帶寬	2.4GHz: 20/40 MHz	5GHz1: 20/40/80 MHz		5GHz2: 20/40/80/160 MHz
頻率范圍與工作信道	臺灣	美國
	2.412 – 2.462 GHz; 11 channels 5.180 – 5.320 GHz; 8channels 5.500 – 5.720 GHz;12 channels 5.745 – 5.825 GHz; 5channels	2.412 – 2.462 GHz; 11 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels 5.745 – 5.825 GHz; 5 channels
	歐洲聯盟	中國
	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.700 GHz; 11 channels	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.745 – 5.825 GHz; 5 channels
	日本	印度
	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels 5.745 – 5.865 GHz; 7 channels
	*工作信道取決于配置的監管域。
最大輸出功率	2.4GHz		5GHz1		5GHz2
	23dBm（單通道）		23dBm（單通道）		23dBm（單通道）
	*最大功率設置會因信道與各個國家/地區的規定而異。
靈敏度	-82dBm (Min.)
	2.4GHz		5GHz
	HT20: -82dBm/HT40: -79dBm		VHT20: -82dBm/ VHT40: -79dBm/ VHT80: -76dBm
接口	2xRJ45 支持10/100/1000Mbps/2.5Gbps
環境規格	存儲		操作
	溫度： -40～70 ℃ 濕度：5～95%		溫度：-45～55 ℃ 濕度：5～95%（非冷凝）
電源	功耗		電源輸入
	≤ 35W USB連接設備≤40W		WAN 口：PoE+（802.3bt） LAN 口： PoE Out（802.3af）
藍牙	版本		頻率
	5.0		2400～2480MHz

產品概述

MD5012A-ME5 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac 協議的雙頻無線 AP，支持 MIMO 標準，最高速率1167Mbps，最高接入數量可達 128 個，支持 AP/Client 多種工作模式，滿足不同的應用需求；采用 POE 遠程供電，使網絡部署更簡單，采用千兆電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案。支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，支持基于客戶端的無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MD5012A-ME5 能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號接入，小體積，快速漫游，導軌安裝的特性，特別適合用于AGV，機器人，巡檢等需要業務場景。產品融合了多項業界領先的核心成果，確保多種場景下穩定、及高吞吐量性能表現。

產品特征

• 支持 IEEE 802.11 a/b/g/n/ac 標準
• 最高傳輸速率 300Mbps（2.4G）&867Mbps（5.8G）
• 支持KVR快速漫游協議
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實
• 現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3at 協議（POE）
• 支持導軌式安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP41

產品規格

硬件規格
外殼	金屬
主機尺寸	120mm*111mm*36mm
主機凈重	430g
安裝方式	導軌式安裝
防護等級	IP41
天線增益	5dBi
天線類型	外置全向天線
傳輸距離	0～50m
供電方式	48V 0.5A POE/DC 24V~48V
最大功耗 (W)	<12W
最大發射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*STA 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈、
	3*信號強度指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
產品附件	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	1167Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點，客戶端，WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
動態頻率選擇	支持智能信道分析&自動最優信道選擇，支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
其他	定時重啟，QoS，Watchdog

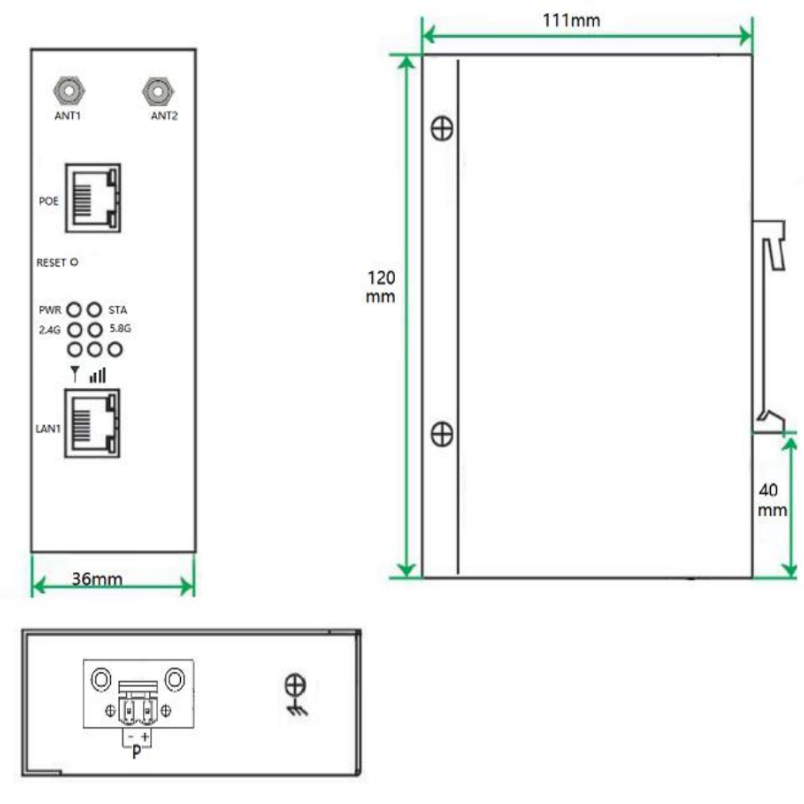

產品尺寸

天線輻射圖

產品描述

MX6023A-MI6三頻無線接入點，是一款支持 802.11g/n/ac/ax 協議的三頻無線 AP，最高速率 6573Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。

靈活適用于不同的網絡接入方案，支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

本產品能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。其結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持 IEEE 802.11g/n/ac/ax 標準
• 最高傳輸速率 573.5Mbps（Radio1 2.4G）& 1200Mbps（Radio2 5.8G1）&  4800Mbps（Radio3 5.8G2）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3af 協議（POE）
• 支持吸頂式安裝、桿架式安裝，適應不同場景安裝
• 防護等級達到 IP68，適應多種環境
• *無線控制器需要另行購買

產品規格

硬件規格	外殼	金屬+PC
	主機尺寸	262mm*194mm*72mm
	凈重	1500g
	安裝方式	吸頂式安裝（標準）、桿架式安裝（可選）
	防護等級	IP68
	天線增益	2.4G：6dBi 5.8G：6dBi
	天線類型	內置全向天線
	傳輸距離	0~200m
	供電方式	48V 1.25A POE
	最大功耗(W)	≤35W
	最大發射功率	26dBm
	接口 (WAN)	10/100/1000Mbps/2.5Gbps
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
	安裝套件	2 x RJ45 M22 PG 防水接頭（可選 SFP 防水接頭） 1 x 安裝套件 1 x 48V 1.25A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格	工作協議	802.11g/n/ac/ax
	最高速率	6573.5Mbps
	頻率范圍	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
	信道寬度	20/40/80/160MHz
	工作模式	WDS 接入點，WDS 客戶端
	安全配置	WPA2-PSK，WPA3-SAE
	應用模式	WDS 接入點，WDS 客戶端
	配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
	以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、 Syslog、TCP/IP、SSH、UDP、VLAN
	漫游	基于 802.11kvr 的無縫漫游
	動態頻率選擇	支持智能信道分析&自動最優信道選擇 支持 5GHz DFS
	智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
	物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
	其他	定時重啟，QoS，Watchdog
	應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建   農村信息化建設無線網絡覆蓋

產品尺寸

接口圖示

天線輻射圖

產品描述

MX5012A-MI6雙頻工業無線接入點，防護等級IP68, 支持IEEE 802.11a/b/g/n/ac協議，最大傳輸速率300Mbps（2.4G）&867Mbps（5.8G），支持無線橋接和路由模式。可通過調整設備網絡模式靈活部署網絡。

靈活適用于不同的網絡接入方案，支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

本產品能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。其結構設計充分考慮到惡劣環境下的應用，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持IEEE 802.11a/b/g/n/ac
• 最大傳輸速率 300Mbps (2.4G) & 867Mbps (5.8G)
• 支持無線橋接和路由模式，可通過調整設備網絡模式靈活部署網絡
• 支持智能QoS功能，通過強大的文本識別、優先級設置、優先級調度功能，實現語音、視頻、文本的優先傳輸，滿足各種業務需求
• 系統支持主備版本雙固件切換，兩部分自動同步備份，自動檢測切換系統故障功能，增強設備穩定性和
• 實現系統故障自動恢復
• 支持web管理，使設備安裝維護更方便
• 支持無線控制器（AC）管理，實現遠程集中配置和升級管理
• 支持802.3af協議（POE）
• 支持吸頂和抱桿安裝，適合不同區域安裝
• 支持千兆網口/SFP，適應多種網絡接入方式
• IP68防水等級確保適用于多種環境
• *無線控制器需要單獨購買

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262*194*72mm
重量	1450克
安裝方式	吸頂安裝（標準），抱桿安裝（可選）
防護等級	IP68
天線增益	2.4G：6dBi 5.8G：6dBi
天線類型	雙頻全向內置天線
電源	48V 0.5A 以太網供電
最大功耗	12W
最大發射功率	2.4G：25dBm；5.8G：24dBm
WAN口（廣域網）	10/100/1000Mbps
LAN口（局域網）	10/100/1000Mbps
重啟鍵	1*reset
指示燈	1*電源，1*系統，1*2.4G，1*5.8G
工作溫度	-40℃~70℃/-40~158℉
儲存溫度	-40℃~85℃/-40~185℉
工作濕度	5%~95%RH 無凝結
浪涌抗擾度	POE/GE：共模4KV，差模2KV
靜電放電抗擾度	接觸放電：6KV，空氣放電：8KV
配件列表	2 x RJ45 M25 PG防水連接器
	1 x 吸頂安裝套件
	1 x 48V 0.5A POE 適配器
	1 x 交流電源線
	1 x 產品使用說明書
	1 x 產品證書和保修卡

軟件規格
協議	802.11a/b/g/n/ac
最大速度	1167Mbps (2.4G 300Mbps +5.8G 867Mbps)
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz，5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點、客戶端、WDS 接入點、WDS 客戶端
安全配置	WPA2-PSK、隱藏SSID、IP/MAC過濾
工作方式	AP, 客戶端
配置管理	支持web配置，支持AC遠程管理，支持SNMP管理
以太網軟件功能	支持IPv4/IPv6雙協議棧；DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于802.11r的無縫漫游
動態頻率選擇	支持智能信道分析和自動最佳信道選擇；支持5GHz DFS
智能帶寬限速	支持基于IP和MAC的上下行限速
物聯網擴展	預留UART接口，支持藍牙、ZigBee、UWB等物聯網應用擴展
定位服務	支持無線探測功能，與定位服務器對接，滿足智能地下管線、智能工廠等場景的定位需求
其他的	定時重啟、VLAN、QoS、看門狗
應用	智能工廠、企業、地下管線、工業園區、景區、教育園區、數字倉庫無線覆蓋

產品尺寸

接口圖示

天線輻射圖

產品概述

MX6522A是一款支持5G NR/NSR的工業級高速5G無線路由器CPE，支持IEEE 802.11g/n/an/ac/ax 協議的雙頻無線, WIFI速率可達1773Mbps。且可通過上行蜂窩5G的接入，享受高速，穩定的網絡。

2X2MIMO大功率WIFI6：,覆蓋半徑約150-200米（無遮擋的情況下）。采用2.5Gbps電口上行鏈路，保證高速傳輸；采用POE++遠程供電，使網絡部署更簡單。支持 AP/Client多種工作模式，滿足不同的應用需求。

WIFI支持點對點，點對多點無線中繼橋接功能，實現不便布線區域的無線覆蓋；支持胖瘦一體，支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

產品結構設計充分考慮到惡劣環境下的應用，設計符合IP68標準，是工業級5G CPE的理想選擇。

產品規格
